Réglage des paumelles d'une porte en aluminium : porte-fenêtre, baie et porte de service
Le réglage paumelle porte aluminium est l'un de ces petits travaux qui évitent de changer toute une menuiserie. Un vantail qui frotte sur le seuil, qui claque ou qui laisse passer un filet d'air se corrige le plus souvent avec une clé six pans et un quart d'heure de patience.
Cet article s'adresse aux portes vitrées et aux profilés en aluminium : porte-fenêtre, baie, véranda, porte de service. Pour une porte d'entrée pleine, la méthode complète se trouve déjà dans notre guide du réglage des paumelles d'une porte d'entrée. Ici, on regarde ce qui change quand le vantail porte un double vitrage et que les profilés sont creux.
Vous y trouverez le geste pour chaque axe, un tableau pour lire le défaut, les cas particuliers et le moment où il vaut mieux remplacer la paumelle. Tout est donné comme repère : la notice de votre menuiserie reste la référence.
Pourquoi une porte en aluminium se dérègle avec le temps
Une porte en aluminium ne gonfle pas comme le bois et ne se déforme pas comme certains plastiques. Elle se dérègle pour des raisons mécaniques, toujours les mêmes : le poids, la chaleur et l'usage quotidien.
Un vantail vitré qui pèse lourd
Un double vitrage courant pèse une vingtaine de kilos par mètre carré, c'est un repère admis. Un vantail de porte-fenêtre d'environ deux mètres sur quatre-vingt-dix centimètres porte donc plus de trente kilos de verre, sans compter le cadre en aluminium et la quincaillerie.
Ce poids tire en permanence sur les paumelles du haut et appuie sur celles du bas. Année après année, le vantail pivote très légèrement autour de ses paumelles, et le coin côté serrure finit par descendre.
La dilatation de l'aluminium
L'aluminium se dilate d'environ 0,023 mm par mètre et par degré. Un profilé de deux mètres gagne donc près de 2 mm pour quarante degrés d'écart de température, ce qui arrive entre une nuit fraîche et un après-midi de plein soleil sur une teinte sombre.
Le jeu qui paraissait parfait en mai n'est plus tout à fait le même en août. C'est pourquoi on règle un jeu régulier, jamais un jeu minimal.
Ce que le réglage corrige, et ce qu'il ne corrige pas
Le réglage rattrape les écarts de quelques millimètres : un vantail trop bas, trop près d'un montant, mal appuyé sur son joint. Il ne répare ni un vantail voilé, ni un profilé choqué, ni un axe de paumelle usé.
Régler, c'est redonner de l'air autour du vantail. Si l'air manque encore en butée de réglage, le problème est ailleurs.
Reconnaître les paumelles de votre porte aluminium
Avant de saisir la clé, il faut savoir ce que l'on a sous les yeux. Une paumelle est le système à deux parties et un axe qui fait tourner le vantail dans le dormant ; certaines se règlent, d'autres non. Le vocabulaire est détaillé dans le comparatif paumelle ou charnière.
La paumelle à visser
C'est la plus répandue sur les portes ordinaires : deux ailes percées, vissées côté vantail et côté dormant. Elle ne règle rien par elle-même, mais on peut la décaler légèrement en desserrant ses vis, ou lui ajouter des cales fines derrière l'une des ailes.
La paumelle à clamer
Sur certains systèmes en aluminium, la paumelle ne se visse pas dans le profilé : un sabot se serre dans une gorge, ce qu'on appelle parfois « clamer ». Si vous voyez de petites vis de serrage plutôt que des ailes percées, c'est probablement ce montage.
Le réglage passe alors par ces vis de serrage ou par un excentrique intégré. La notice de la menuiserie indique lesquelles toucher ; en cas de doute, ne desserrez rien au hasard.
La paumelle réglable en trois dimensions
Elle porte un ou plusieurs points de réglage accessibles sur la tranche ou sous un cache : vis latérale, vis de hauteur, excentrique de compression. Le principe est détaillé dans l'article sur le réglage d'une paumelle 3D, avec le geste axe par axe.
| Type de paumelle | Comment la reconnaître | Où se règle le vantail |
|---|---|---|
| À visser, deux ailes | Deux ailes percées, vis apparentes sur le profilé | Cales derrière une aile, léger décalage des vis |
| À clamer | Sabot serré dans une gorge, vis de serrage latérales | Vis de serrage ou excentrique, selon la notice |
| Réglable 3D | Vis ou excentriques sur la tranche, cache clipsé | Hauteur, côté et compression, sans démontage |
| Charnière cachée | Rien de visible porte fermée | Vis dans la rainure du vantail ; modèle à vérifier |
Pour repérer le système exact, regardez la tranche du vantail et le dormant : des références ou des repères y sont parfois gravés. Notez-les avec une photo, elles servent à retrouver la bonne notice ou la bonne pièce de rechange.
Pour apprivoiser les outils, lisez aussi l'article consacré à la clé de réglage de paumelle, qui décrit les empreintes les plus courantes.
Lire le défaut avant de régler : où le vantail frotte
Le réglage commence par un diagnostic de deux minutes. On regarde où le vantail touche, puis on déplace le vantail dans l'autre sens. C'est la seule règle à retenir.
Le test du jeu, avec une règle et un papier
Fermez la porte et relevez le jeu entre le vantail et le dormant à six endroits : en haut et en bas côté paumelles, en haut, au milieu et en bas côté serrure. Notez les valeurs, ou photographiez la règle posée dans le jeu.
Le but est un jeu régulier de quelques millimètres tout autour du vantail. Une feuille de papier glissée entre le vantail et le joint, puis tirée, doit offrir une légère résistance sans se coincer.
Lire les symptômes un par un
| Ce que vous voyez | Ce que cela indique | Réglage à tenter |
|---|---|---|
| Frotte sur le seuil ou le bas du dormant | Vantail trop bas | Monter en hauteur |
| Frotte sur le haut du dormant | Vantail trop haut | Descendre en hauteur |
| Frotte sur le montant côté serrure | Vantail trop près de ce montant | Régler le côté : l'éloigner |
| Large jeu côté serrure, frotte côté paumelles | Vantail trop loin du montant | Régler le côté : le rapprocher |
| Bas côté serrure qui touche, haut qui s'écarte | Affaissement en diagonale | Hauteur d'abord, puis côté, puis serrage des vis |
| Jeu correct mais filet d'air | Joint peu appuyé | Régler la compression |
| Joint écrasé, porte dure à fermer | Compression trop forte | Réduire la compression |
Quand la saison joue
Si le défaut apparaît seulement l'été et disparaît l'hiver, c'est la dilatation, pas un affaissement. Dans ce cas, mieux vaut un réglage de compromis qui laisse un peu d'air en été plutôt qu'un jeu serré en hiver. L'article sur le réglage des paumelles d'une porte d'entrée développe ce point pour les portes pleines.
Avant de toucher aux vis : sécurité, matériel et état de départ
Un vantail vitré ne se réajuste pas à l'aveugle. Dix minutes de préparation évitent un vitrage fendu, un laquage rayé ou un vantail qui bascule au mauvais moment.
Le matériel utile
- un jeu de clés six pans mâles, de petite à moyenne taille ;
- un petit tournevis plat pour déclipser les caches ;
- un mètre ruban ou une règle graduée, et quelques feuilles de papier ;
- un petit niveau, pour juger l'aplomb d'un montant ;
- des cales fines et un chiffon doux ;
- un crayon gras ou du ruban de masquage pour les repères ;
- un spray lubrifiant fin, adapté aux métaux laqués.
Soutenir le vantail, ne jamais tout desserrer
Si vous devez desserrer des vis de paumelle, ne desserrez qu'une seule paumelle à la fois, jamais les trois. Une deuxième personne maintient le vantail, ou bien vous le calez avec une cale fine glissée sous son bord bas.
Évitez toute pression sur le verre. Le poids se reprend par le cadre en aluminium, jamais par la vitre.
Photographier et marquer l'état de départ
Avant le premier tour de clé, prenez une photo du jeu à chaque coin et marquez la position des vis ou des excentriques au crayon. Si un réglage va dans le mauvais sens, ce repère permet de revenir au point de départ sans deviner.
Le réglage d'une paumelle de porte aluminium, axe par axe
Sur une paumelle réglable, trois mouvements sont possibles : monter ou descendre, avancer ou reculer côté serrure, appuyer plus ou moins sur le joint. On les traite dans cet ordre, car chaque mouvement modifie le suivant.
Régler la hauteur
La vis ou l'excentrique de hauteur se trouve souvent en haut ou en bas de la paumelle, parfois sous un cache. Un quart de tour dans un sens relève le vantail, dans l'autre il le descend.
Fermez la porte après chaque quart de tour et regardez le jeu en bas, puis en haut. Quand le coin bas ne touche plus le seuil, arrêtez-vous : monter davantage ne ferait que déplacer le frottement vers le haut.
Régler le côté
Le réglage latéral rapproche ou éloigne le côté serrure du montant. Il se fait par une vis latérale ou un excentrique, parfois sur la paumelle du haut, parfois sur toutes. Le principe : si le vantail touche le montant côté serrure, on l'éloigne de ce montant.
Surveillez en même temps le côté paumelles. Un vantail qui s'éloigne d'un côté se rapproche toujours de l'autre.
Régler la compression du joint
Une fois la hauteur et le côté justes, on règle l'appui sur le joint. La compression se corrige sur la paumelle ou sur la gâche, selon le système. Trop faible, elle laisse passer l'air ; trop forte, elle écrase le joint et rend la porte dure à fermer.
Le test du papier est le plus parlant. Il doit résister un peu à la traction sur tout le pourtour, sans se coincer.
L'ordre à suivre, du premier au dernier geste
- Fermer la porte et noter les jeux à six endroits.
- Repérer le point de frottement.
- Régler la hauteur d'un quart de tour, fermer, regarder.
- Régler le côté, par petits pas, fermer, regarder.
- Régler la compression sur le joint, puis refaire le test du papier.
- Resserrer les vis de blocage si le modèle en comporte.
- Ouvrir et fermer dix fois : la porte doit retomber sans frotter ni claquer.
Un exemple complet, de la mesure au dernier essai
Imaginons une porte-fenêtre dont le coin bas côté serrure touche le seuil : le jeu mesure 6 mm en haut côté serrure et à peine 1 mm en bas. Le vantail s'est affaissé en diagonale.
On commence par la hauteur : un quart de tour pour relever le vantail, on ferme, on mesure. Le coin bas se dégage, mais le haut côté serrure se rapproche du montant. On corrige alors le côté d'un quart de tour pour éloigner le vantail, puis on refait le test du papier sur tout le pourtour. Trois essais suffisent la plupart du temps.
Si, après ces gestes, le jeu reste très différent entre le haut et le bas, avec plus de deux ou trois millimètres d'écart, le réglage est arrivé en butée : il faut vérifier l'état des paumelles et des vis dans le profilé.
Porte-fenêtre, baie et véranda : les cas particuliers
Un vantail vitré réagit différemment d'une porte pleine : plus lourd, plus haut, souvent doublé d'un second vantail. Trois situations reviennent.
Un vantail lourd : trois paumelles plutôt que deux
Au-delà d'une certaine hauteur ou d'un certain poids de vitrage, la menuiserie est prévue avec trois paumelles. Sur une porte qui n'en a que deux et qui s'affaisse malgré les réglages, la notice dit si l'on peut en ajouter une. C'est un cas où l'avis d'un professionnel est utile.
Dans tous les cas, ne déplacez pas une paumelle d'un endroit à l'autre : elles sont réparties pour porter le vantail.
Deux vantaux : régler l'un après l'autre
Sur une porte-fenêtre à deux vantaux, on règle d'abord le vantail principal, celui qui reçoit la serrure, puis le second. On vérifie ensuite l'espace central entre les deux, qui doit rester régulier de haut en bas.
Un second vantail mal réglé donne l'impression que le premier est fautif. Prenez le temps de contrôler les deux avant de conclure.
Une porte de service avec ferme-porte
Si la porte porte un ferme-porte, celui-ci tire sur le vantail à chaque fermeture et accélère l'affaissement. Réglez les paumelles d'abord, puis la vitesse de fermeture, comme décrit dans l'article sur le réglage d'un ferme-porte.
Une porte exposée au vent
Un coup de vent qui rabat la porte contre le mur sollicite brutalement les paumelles. Une butée évite ce choc ; vous trouverez les modèles à poser au sol ou au mur dans la collection butées de porte.
Le seuil bas et les portes de plain-pied
Sur une porte de plain-pied, le seuil concentre le sable, les feuilles et les graviers que le vantail pousse en se fermant. Un seuil encombré donne l'impression d'un vantail mal réglé alors que quelques grains suffisent à le bloquer.
Avant de toucher aux paumelles, passez l'aspirateur et un chiffon humide sur le seuil et sur le joint du bas. Ce geste règle parfois le problème à lui seul, et il est gratuit.
Après les paumelles : gâche, joint, poignée et lubrification
Quand le vantail est à sa place, les pièces voisines doivent suivre. Une gâche décalée de deux millimètres suffit à rendre la fermeture dure, même avec des paumelles parfaites.
La gâche et le pêne
Fermez la porte, tournez la poignée et regardez si le pêne entre sans effort dans la gâche. Sinon, la gâche se déplace par ses vis ou son réglage. La méthode est détaillée dans l'article sur le réglage d'une serrure 3 points, qui vaut aussi pour les pênes d'une porte vitrée.
Le joint, de la feuille de papier à l'étanchéité
Un joint écrasé, fendu ou durci ne s'appuie plus comme avant. Passez un chiffon humide sur le joint, vérifiez qu'il n'est pas décollé, puis refaites le test du papier. Si le joint est abîmé, remplacez-le plutôt que d'augmenter la compression.
Lubrifier sans abîmer le laquage
Un spray fin à base de silicone ou de PTFE passe sur l'axe de la paumelle sans salir. Déposez une goutte, ouvrez et fermez la porte plusieurs fois, puis essuyez l'excédent. Les produits agressifs, les solvants et les huiles épaisses sont à éviter sur un laquage.
Le choix du produit est expliqué dans l'article quel lubrifiant pour serrure de porte. La poignée qui accompagne la porte se choisit dans la collection poignées de porte.
Un contrôle de cinq minutes, une fois par an
Une fois par an, au printemps, ouvrez la porte en grand et regardez chaque paumelle. Vérifiez qu'aucune vis ne bouge, que les caches tiennent et que l'axe tourne sans grincer.
Passez ensuite un chiffon sur les joints et déposez une goutte de lubrifiant fin sur les axes. Cette routine retarde l'affaissement et évite de découvrir un défaut le jour où la porte refuse de fermer.
Quand remplacer une paumelle ou appeler un professionnel
Une paumelle dont le réglage est arrivé en butée sans corriger le défaut a fait son temps. Mieux vaut le savoir que d'insister.
Les signes d'usure
- un jeu dans l'axe, que l'on sent en soulevant légèrement le vantail ;
- un grincement qui revient malgré la lubrification ;
- une aile fissurée ou une vis qui ne tient plus dans le profilé ;
- des traces de métal sur l'axe ou sur la rondelle ;
- un réglage qui atteint sa butée sans corriger le frottement.
Les cotes à relever avant de commander
Si vous remplacez une paumelle, relevez la hauteur, la largeur ouverte, l'entraxe des trous, l'épaisseur des ailes, le diamètre de l'axe et le sens. Le sens est expliqué dans paumelle gauche ou droite.
Pour une porte PVC, la démarche est détaillée dans changer une paumelle de porte PVC, et le raisonnement est le même pour une paumelle d'aluminium : repérer, déposer, comparer, poser.
Les cas à confier à un professionnel
- un vitrage très lourd ou très haut ;
- une porte coupe-feu ou à contacts d'alarme ;
- un vantail qui est déjà tombé ou qui a heurté un montant ;
- un doute sur les points de fixation dans le profilé.
Dans ces cas, la sécurité passe avant l'économie : un vantail vitré mal remis peut tomber.

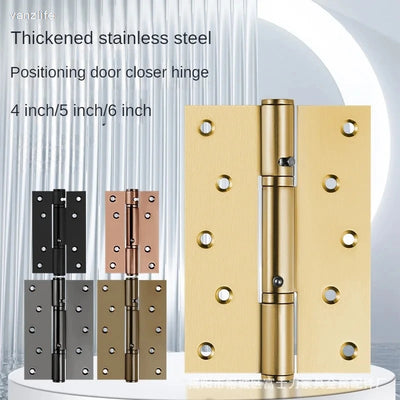

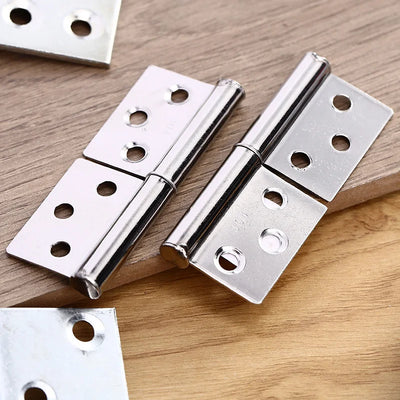

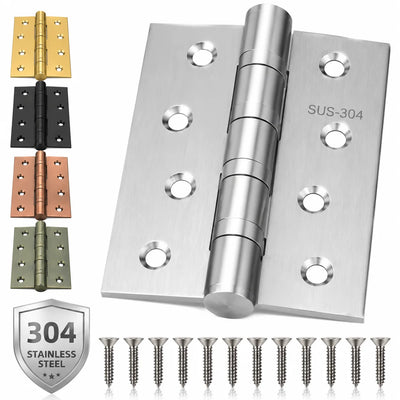

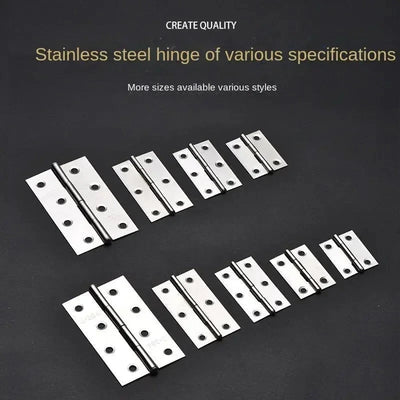

Quelques paumelles de la boutique, pour la porte intérieure et le meuble
Ces modèles sont des paumelles et des charnières pour porte intérieure ou meuble. Avant tout achat, comparez leurs dimensions et leur matière avec la pièce que vous remplacez, et lisez la fiche en entier.
Vous cherchez aussi des vis, des butées ou d'autres pièces de pose ? La collection quincaillerie de porte les réunit.
Questions fréquentes sur le réglage des paumelles d'une porte en aluminium
Comment régler une paumelle de porte aluminium ?
Repérez d'abord où le vantail frotte, puis agissez sur un seul axe à la fois avec une clé six pans : la hauteur, le côté, puis la compression sur le joint. Procédez par quarts de tour, fermez la porte entre deux essais et contrôlez le jeu avec une feuille de papier.
Quelle clé faut-il pour régler les paumelles d'une porte en aluminium ?
Le plus souvent une clé six pans mâle, dont la taille dépend du système. Certaines paumelles demandent aussi un petit tournevis pour déposer un cache, d'autres un pas de vis plus large. Essayez la clé qui entre sans jeu : une clé trop petite arrondit l'empreinte.
Pourquoi ma porte en aluminium frotte-t-elle plus en été ?
L'aluminium se dilate sous la chaleur, surtout sur un profilé foncé exposé au soleil. Quelques millimètres suffisent à faire frotter un vantail réglé au plus juste. Gardez un jeu régulier plutôt qu'un jeu minimal : il absorbe l'écart entre l'hiver et l'été.
Peut-on régler une paumelle sans démonter la porte ?
Oui, dans la grande majorité des cas. Les vis ou excentriques de réglage sont accessibles porte fermée ou entrouverte, parfois sous un cache à déclipser. Le démontage n'est utile que pour remplacer une paumelle, et il se fait à deux, le vantail soutenu.
Combien de paumelles faut-il sur une porte-fenêtre en aluminium ?
Deux paumelles suffisent sur un petit vantail léger, trois sont préférables dès que le vitrage est lourd ou que la porte est haute. Le nombre figure normalement sur la notice de la menuiserie : n'en retirez pas une pour la déplacer.
Comment savoir si le cadre de la porte est d'aplomb ?
Posez un petit niveau contre le montant du dormant côté paumelles. Si la bulle est décentrée, le cadre est incliné et les paumelles ne le corrigeront pas : elles ne feront que compenser. Dans ce cas, l'inclinaison relève de la pose de la menuiserie.
Faut-il lubrifier les paumelles d'une porte en aluminium ?
Oui, une fois par an, avec un spray fin à base de silicone ou de PTFE, en évitant les solvants et les huiles épaisses qui attirent la poussière. Essuyez l'excédent pour ne pas tacher le laquage ni le sol.
Quand faut-il remplacer la paumelle plutôt que la régler ?
Quand l'axe a du jeu, quand la paumelle grince malgré la lubrification, quand une aile est fissurée ou quand le réglage arrive en butée sans corriger le défaut. Relevez alors les cotes de la paumelle en place avant d'en choisir une autre.
Ce qu'il faut retenir pour régler une porte en aluminium
Un vantail en aluminium qui frotte ou qui laisse passer l'air se règle presque toujours en trois temps : la hauteur, le côté, la compression. On lit le défaut avant d'agir, on procède par quarts de tour et on contrôle avec une feuille de papier.
Quand la paumelle arrive en butée, qu'elle a du jeu ou qu'elle grince, on la remplace. Pour une porte vitrée très lourde ou une porte coupe-feu, on fait appel à un professionnel.
Pour équiper vos portes, parcourez les charnières et paumelles de porte, la quincaillerie de porte et les serrures de porte.
